Rodízios com rodas rígidas, que apresentam banda de rodagem dura. A roda deve ser de uma só cor em toda a sua superfície. Este tipo de rodízio é recomendado para uso sobre pisos cobertos por tapete ou carpete.
Rodízios com rodas revestidas de material resiliente, que apresentam banda de rodagem macia. A roda deve ter cores diferentes no centro e na banda de rodagem. Este tipo de rodízio é recomendado para uso sobre pisos revestidos de pedra, madeira, cerâmica e quaisquer outros não cobertos por tapetes ou carpetes.
As dimensões dos rodízios simples e duplo devem seguir as recomendações das tabelas 1 e 2 respectivamente.
Rodízio Simples 1

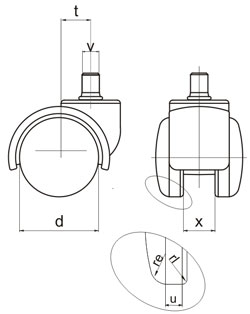

Rodízio Duplo 2
| Código | Nome da Variável | Valor Mínimo | Valor Máximo |
|---|---|---|---|
| t | Distância entre o ponto de apoio da roda e o eixo de giro do rodízio. | 18 | - |
| u | Largura da superfície de rolamento. | 18 | - |
| v | Diâmetro da fixação. | 10 | - |
| d | Diâmetro da roda. | 48 | - |
| rc | Raio central. | 110 | - |
| rl |
Raio lateral. Rodízios do tipo H. Rodízios do tipo W. |
6 1,5 |
- - |
| Código | Nome da Variável | Valor Mínimo | Valor Máximo |
|---|---|---|---|
| t | Distância entre o ponto de apoio da roda e o eixo de giro do rodízio. | 18 | - |
| u | Largura da superfície de rolamento. | 7 | - |
| v | Diâmetro da fixação. | 10 | - |
| x | Distância entre rodas. | 15 | 22 |
| d | Diâmetro da roda. | 48 | - |
| ri | Raio interno. | 110 | - |
| re |
Raio lateral. Rodízios do tipo H. Rodízios do tipo W. |
6 1,5 |
- - |
Tira de metal com comprimento conforme descrito no ensaio de durabilidade ao deslocamento de rodízio, largura de 51mm + 1mm e espessura de 3,2mm + 0,4mm. As bordas longitudinais desta tira devem ter raio de 3,2mm + 0,4mm.
Superfície do chão, perfeitamente horizontal e plana.
O ensaio deve ser realizado diretamente sobre a superfície de apoio. Para o ensaio utiliza-se três obstáculos fixados a essa superfície.
Caso a cadeira for testada completa, deve ser colocado sobre o assento uma carga de 1 000 N + 50 N. Se for usada uma estrutura, o peso do ensaio(estrutura e pesos) deve ser equivalente a 1000 N + 50 N mais o peso da cadeira na íntegra.
Um mecanismo deve movimentar a cadeira em um percurso de 762mm + 20mm (perpendicular ao eixo dos obstáculos, se for o caso, de modo que todos os rodízios passem sobre eles, primeiramente em um sentido e depois no sentido oposto).
O ciclo (deslocamento em um sentido e depois no sentido oposto) deve ser repetido 2000 vezes com os obstáculos e 98000 ciclos em superfície lisa e rígida sem obstáculos, em uma frequência de 10+2 ciclos por minuto.
Após a realização dos ciclos, uma força de 22N + 1N deve ser aplicada a cada rodízio, durante 10s pelo menos, ao longo do eixo de sua haste de fixação, no sentido de arrancamento do rodízio.
